破碎機布袋除塵器結構:
1)
破碎機布袋除塵器上箱體:包括除塵器蓋、旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、凈化后出氣口。
2)中箱體:包括花板、濾袋、濾袋框架、濾袋導口,過濾室筒體,含塵氣體進氣口、入孔口。
3)下箱體:包括定位支承架、灰斗、星形卸灰閥、支座。
4)反吹風清灰機構:包括旋臂、吹口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。
反吹風旋臂由置于頂蓋上的減速器驅動,反吹風機安裝在頂蓋上,通過中心管與旋臂連接。對于三、四圈布置的濾袋、旋臂設分圈反吹裝置。

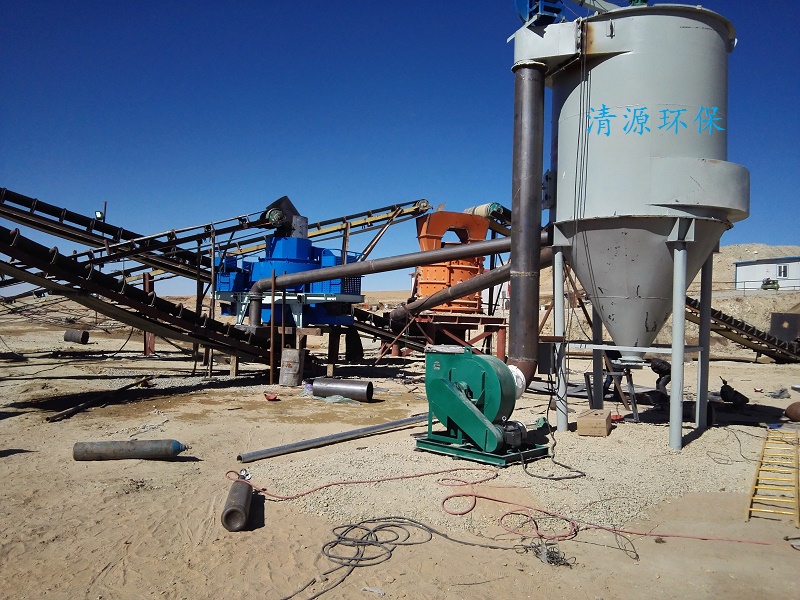

破碎機布袋除塵器利用離心風機在粉塵密封罩處產生負壓區,將粉塵吸入除塵設備內,脈沖袋式除塵器內設有除塵布袋,含塵氣體通過濾袋時,粉塵被阻擋分離,凈化后的氣體再經風機排出。濾袋表面粉塵用電磁脈沖閥噴吹,使其脫落濾袋,壓縮空氣噴吹是由PLC自動控制的,無需人控制,這是它的一大特點。
破碎機
布袋除塵器廣泛應用于煤礦,石料廠,采石場,選礦廠,化工,電廠輸煤等行業的破碎機除塵,效果良好。
