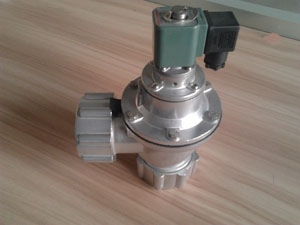

DMF-ZM型直角螺母式電磁脈沖閥詳細介紹
一、DMF-zm電磁脈沖閥用途
DMF-zm電磁脈沖閥(亦稱隔膜閥)是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”。受脈沖噴吹控制儀輸出信號的控制,對濾袋逐排(室)噴吹清灰,使除塵器的阻力保持在設定的范圍之內,以_除塵器的處理能力和收塵效率。
DMF-ZM型電磁脈沖閥是與“Z”系列相同的直角閥,適用于氣包與除塵器噴吹管的安裝連接,其進出口二端帶有安裝用的固定螺母,使安裝和使用更為方便。
二、DMF-ZM電磁脈沖閥工作原理
DMF-ZM型電磁脈沖閥是指膜片把電磁脈沖閥分成前、后二個氣室,當接通壓縮空氣時,壓縮空氣通過節流孔進入后氣室,此時后氣室壓力將膜片組件緊貼閥的輸出口,電磁脈沖閥處于“關閉”狀態。
DMF-ZM型電磁脈沖閥是脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移,閥后氣室放氣孔打開,后氣室迅速失壓,膜片組件后移,壓縮空氣通過閥輸出口噴吹,電磁脈沖閥處于“開啟”狀態。
DMF-ZM型電磁脈沖閥是脈沖噴吹控制儀電信號消失,電磁脈沖閥銜鐵復位,后氣室放氣孔關閉,后氣室壓力升高使膜片組件緊貼閥的輸出口,電磁脈沖閥又處于“關閉”狀態。
三、DMF-ZM電磁脈沖閥內部結構圖
|
|
DMF-ZM型電磁脈沖閥部件清單
|
四、DMF-ZM電磁脈沖閥型號含義
DMF——Z——M——XX——S——X
1、DMF:是指電磁脈沖閥
2、 Z :是指直角式
3、 M:是指二端帶固定螺母
4、 XX:是指公稱通徑
5、 S :是指雙膜片
6、 X :是指溫度等級(1.3)
五、DMF-ZM電磁脈沖閥型號規格選樣表
|
序號 |
型號規格 |
公稱通徑 |
膜片數 |
進/出氣口邊接形式 |
重量 |
|
|
mm |
Inch |
|||||
|
1 |
DMF-ZM-20 |
20 |
3/4" |
1 |
20 |
0.9kg |
|
2 |
DMF-ZM-25 |
25 |
1" |
1 |
34 |
1.3kg |
|
3 |
DMF-ZM-40S |
40 |
1 1/2" |
2 |
48 |
2.0kg |
六、電磁脈沖閥技術指標:
|
產品型號 |
DMF-ZM型電磁脈沖閥 |
|
工作壓力 |
0.2~~0.6Mpa |
|
工作介質 |
清潔空氣 |
|
電 壓 |
DC24V、AC220V、AC110V |
|
電 流 |
0.8A、0.23A |
|
使用環境 |
溫度:-25℃~~+55℃,空氣的相對濕度不_過85% |
|
膜片壽命 |
噴吹100萬次或三年 |
七、材質說明
|
閥體 |
鋁合金 |
|
卡簧 |
不銹鋼 |
|
線導組件 |
430FR不銹鋼等材料 |
|
膜片 |
進口丁腈橡膠 |
|
彈簧 |
304不銹鋼 |
|
緊固件 |
302不銹鋼 |
