靜電布袋復合式除塵器由兩個單元組成，即電除塵單元和袋除塵單元。一般情況下，電除塵單元布置一個或兩個電場。這種靜電布袋復合式除塵器是前電后袋，結合了電除塵器和
袋式除塵器各自的優點，利用_電場荷電捕集大顆粒粉塵進而大幅度降低煙氣進入到濾袋倉室內的粉塵濃度，有效避免了大顆粒粉塵在慣性力作用下對濾袋的沖刷，有利于濾袋使用壽命的延長。由于粉塵在電場作用下帶有同種電荷，濾袋外表面附著的粉塵層相對松散，過濾的透氣性非常好，同時清灰更為容易，因而可以有效降低設備運行阻力，節省設備的運行費用。
靜電布袋復合式除塵器采用常規靜電除塵的_電場作為_除塵單元,除去煙氣中的粗顆粒煙塵,然后利用布袋作為二級除塵單元除去剩余的微細顆粒。
電袋組合式除塵器是綜合利用和有機結合電除塵器與布袋除塵器的除塵優點，先由電場捕集煙氣中大量的粉塵，再經過布袋收集剩余細微粉塵的一種組合式_除塵器。具有除塵穩定（≤50mg/Nm3）、性能優異的特點。
2、靜電布袋復合式除塵器的工作原理：
2.1、靜電布袋復合式除塵器定義
靜電布袋復合式除塵器是綜合利用和有機結合電除塵器與布袋除塵器的除塵優點，先由電場捕集煙氣中大量的粉塵，再經過布袋收集剩余細微粉塵的一種組合式_除塵器。具有除塵穩定（≤50mg/Nm3）、性能優異的特點。

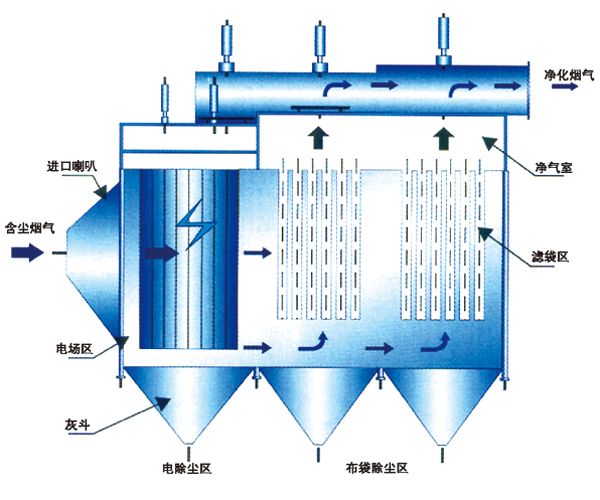

2.2、工作原理 在電除塵器和布袋除塵器工作原理基礎上,有機結合兩者除塵優點：前級電場預收煙氣中70～80%以上的粉塵量；后級布袋除塵裝置攔截收集煙氣中剩余量的粉塵。其中，前級電場的預除塵作用和荷電作用為提高電袋除塵器的性能起到了重要作用。
1）電場預除塵作用
1： ①預除塵降低濾袋的粉塵負荷量即降低了阻力上升率。
②預除塵延長濾袋的清灰周期、節省清灰能耗、延長濾袋使用壽命。
電袋組合式除塵器技術性能特點 1、適用高比阻粉塵收集，除塵效率具有_性和穩定性。 電袋除塵器的效率不受高比阻細微粉塵影響，不受煤種、煙灰特性影響，排放濃度容易實現在50mg/Nm3以下，且長期穩定。
2、運行阻力比純布袋除塵器低500Pa，可以減少引風機功率消耗。 運行阻力比純布袋除塵器低500Pa，每10000m3/h風量引風機功率可減少1.74KW。
3、清灰周期長、氣源能耗小。 由于濾袋收集的粉塵量少，阻力上升緩慢，其清灰周期時間是純布袋除塵器的2倍以上，壓縮空氣消耗量不到純布袋的1/3。
4、延長濾袋使用壽命。
（1） 運行阻力低、濾袋的負荷差壓小延長了濾袋使用壽命。
（2） 清灰周期長、清灰次數少延長了濾袋使用壽命。
（3） 在相同運行條件下電袋的使用壽命比純布袋除塵器的壽命延長2～3年。 四、技術性能指標和使用場合
1、電袋的主要技術性能指標
（1）出口排放濃度：≤50mg/Nm3。
（2）濾袋前后壓差：≤600Pa。
（3） 除塵器進出口阻力：≤1000Pa。
（4） 濾袋使用壽命比常規布袋延長2～3年。
3、靜電布袋復合式除塵器使用場合：
（1）電除塵難以_收集的高比阻、特殊煤種等煙塵的凈化處理。
（2） 要求≤50mg/Nm3排放的燃煤鍋爐煙氣凈化。
（3） 尤其適合舊電除塵器的增效改造。
電袋從功能上分為：
1、前級電場除塵
2、后級布袋除塵
3、檢測功能
4、保護功能
5、電氣控制
A、前級電場除塵的組成與常規電除塵器一樣。一般選用原則如下： 采用一個電場前后分區結構，提高電場運行可靠性。
B、后級布袋除塵 組成有濾袋、袋籠、清灰系統、提升閥及分室殼體結構。
1）濾袋結構：外濾式圓袋、彈性袋口與花板張緊固定密封。
2）袋籠結構：上下分節式結構。
3）分室：把
布袋除塵器分成若干個分室結構。
4）清灰系統：脈沖噴吹結構。
5）提升閥：上下升降結構。
4、靜電布袋復合式除塵器結構特點：
1、電袋結構特點 前級電除塵+后級布袋除塵按串聯式布置，共用同一殼體，兩級除塵方式之間采用了特殊設計的分流引流裝置。具有區域劃分清楚、技術成熟、容易維護等優點。
2、電袋的布袋除塵結構特點 1）成熟的低壓長袋結構。
2）分室結構，可切換離線、在線清灰，具有在線檢修功能。
3）頂部人孔門，更換布袋無須進入除塵器內,方便簡單。
4）采用淹沒式電磁脈沖閥，_清灰_、穩定、可靠。
5）脈沖清灰結構，脈沖氣流沒有彎頭阻力損失。
