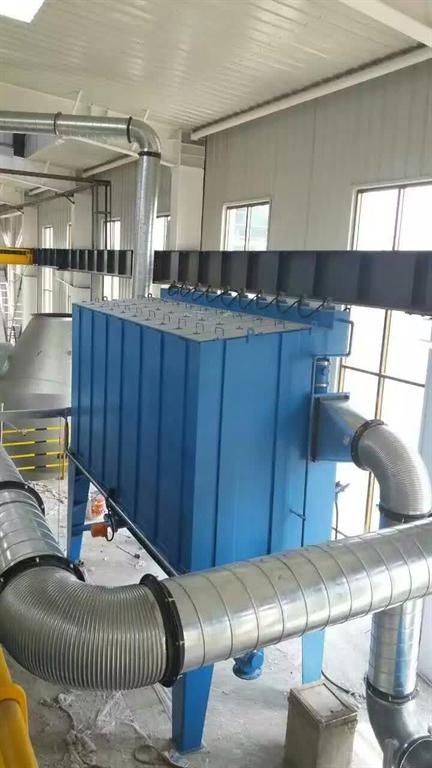

電爐布袋除塵器的構造
1）
電爐布袋除塵器本體：它由上箱體、中箱體、灰斗組件、檢修門、支架等組成
對于本體，我們在設計上以_不利的荷載組合進行強度設計；采用Q23_板材制作。
2）收塵、過濾系統：主要由濾袋、袋籠、花板組件、進風分配系統組成。
3）噴吹清灰、卸灰系統：主要由儲氣包（含油水分離器、調壓裝置）、電磁脈沖閥、噴吹管組件和離線閥、螺旋輸送機及星型卸灰閥等組成。
4）除塵器布袋采用φ133mm標準規格，材質采用三防滌綸針刺氈。
5）除塵器采用外濾式，除塵器的濾袋利用彈簧漲圈與花板聯接，形成了干凈空氣與含塵氣體的分離。
6）在清灰時由PLC控制脈沖控制儀發出脈沖信號給電磁脈沖閥，通過噴吹管噴出壓縮空氣，使濾袋徑向變形抖落灰塵。
7）電爐布袋除塵器頂部設檢修門，用于檢修和換袋（除塵器的維、檢修、換袋工作僅需在機外_可執行，不必進入除塵器內部）。
8）除塵器配置進風分配系統及濾袋固定框，有效地使進入除塵器的含塵氣體均勻地分布到每個濾袋，濾袋固定框的使用，有效地防止了清灰過程中濾袋間的碰撞和磨擦，有利于濾袋使用壽命的延長。
9）電爐
布袋除塵器進風口配置進風口手動調節閥，它的關閉能_除塵器單個倉室的_離線，實現了在除塵器正常工作狀態時對單個倉室的檢修維護。
